USB zu RS232 Schnittstelle Schaltplan

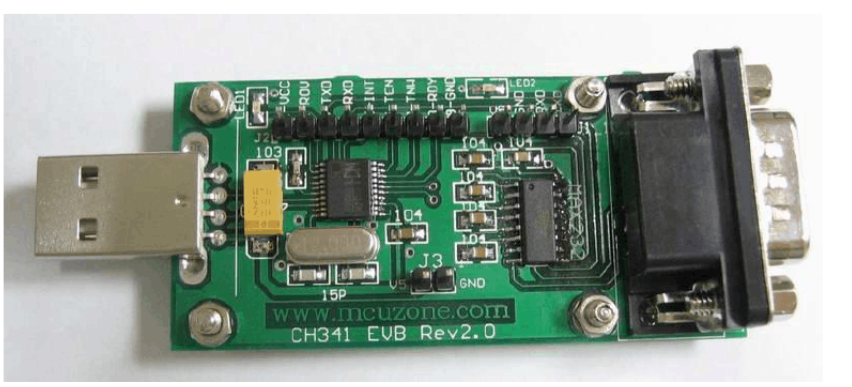

Design USB zu RS232 seriellen Hardware Anschlussplan das Hardwaresystem besteht aus vier Gruppen
In: USB-Schnittstelle, CH341T, MAX232 und RS232 Schnittstelle. Unter ihnen, USB-Schnittstelle für den Anschluss von USB-Host, in dieser Auswahl USB-Bus-Interface-Typ einen Connector; CH341T USB-Schnittstelle, RS232-Schnittstelle für alle Hardware-Funktionen; MAX232 RS232 und TLL / CMOS level-Konvertierung; RS232-Schnittstelle für den Anschluss RS232 Geräte. Wählen Sie entsprechend den tatsächlichen Notwendigkeiten des derzeit weit verbreiteten DB9-Steckers.

Der USB-Bus beinhaltet ein paar 5V Stromleitungen und ein paar Daten Signalleitungen. In der Regel die + 5V Netzkabel ist
Rot; Schutzleiter ist schwarz; D + Signal Linie ist grün; D-Signalleitung ist weiß. USB-Gesamt
Linie die maximale Stromaufnahme zu erreichen 500 mA, CH341T Chip direkt genutzt werden kann
USB-Bus bietet 5V Netzteil. C3 und C4 sind Hochfrequenz-Keramik-Kondensatoren, C3 beträgt in der Regel
4700pF ~ 0.02μF, für CH341T innere Kraft liefern Knoten Entkopplung. C4-Kapazität von 0,1
ΜF dient zur Entkopplung der externen Stromversorgung. Kristall X1 dienen Kondensatoren C1 und C2 Uhr Oszillation
Straße. X1 Frequenz 12 MHz, C1 und C2 ist die Kapazität von 15 ~ 30 pF Hochfrequenz-Keramik-Kondensatoren

Die
Circuit-test

Ein Computer, der eine USB-RS232-Konvertierung-Karte eine Verbindung muss CH341T Treiber installiert haben.
CH341SER. EXE, wenn das Modul zuerst mit USB-Port des Computers verbunden ist fordert der Computer auf die neue Hardware zu finden, folgen die Anweisungen, um die Treiberinstallation abzuschließen. Nach der Installation des Treibers können Sie die Emulation serielle Schnittstelle über USB-Schnittstelle des Computers bereitstellen. In der Logikfunktion, der Einsatz von Methoden und normalen Computer seriellen port genau die gleiche, Unterstützung am meisten von den häufig verwendeten seriellen monitoring und debugging Tool Programm, die Anwendung kann keine Änderungen vornehmen, können Sie einen physischen seriellen Standardanschluss als Zugriff auf die virtuelle serielle Schnittstelle, halten Sie die Hard- und Software kompatibel unter der Prämisse der ursprünglichen serielle Produkte in USB-Schnittstelle. Ist die Verwendung von "seriellen Debuggen Assistent" Software am "Converter" Kommunikation Testergebnisse dargestellt. Während des Tests die virtuelle Schnittstelle ist COM3 nach den Wandler an den Computer anschließen, und der Konverter wird mit der COM1-Anschluss eines anderen Computers durch standard-RS232-Kabel verbunden. Die Kommunikation erfolgt über Baudrate von 9600, 8-Bit Daten-Bits, 1 Stopbit, kein Parity-Bit, 2 Anschlüsse automatisch senden Daten alle 1000 ms.
Es ist ersichtlich, dass der Konverter in der Lage ist, zuverlässig Kommunikation zwischen USB / RS232-ports auf verschiedenen Computern. Darüber hinaus die Verwendung von zwei Konverter können anderen Computer USB-Kommunikation erreichen, die Testarbeit ist zuverlässig.
